水控機安裝注意要點
文章出處：http://www.shjiuhuchechuzu.com 作者：鄭州興邦科技技術部
[文章內容簡介]：為了減少水控機在安裝過程中不必要的麻煩需要要注意以下幾點：

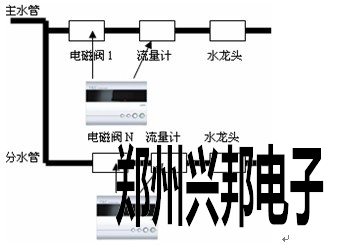

1、機器安裝位置：
a、控制器距離地面1.5米以上。
b、要盡量安裝在水流噴濺的位置。
2、用線標準：
a、通訊線采用國標0.75以上雙芯屏蔽線。
b、電源線采用國標2.5的。
3、通訊線連接方式：（如下圖）
4、電磁閥流量計安裝方法：

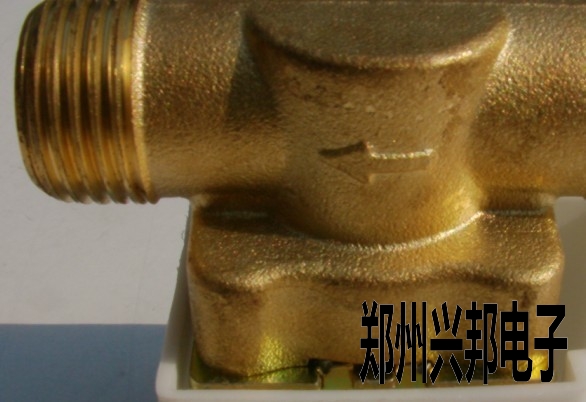

電磁閥如下圖：
注意圖片箭頭方向是出水方向（流量計和電磁閥都在側面，電動閥在底部）
接線方法：
紅 色：12V 電源 黑 色：GND 接電源
綠 色：485+ 黃 色：485- 通訊線
白 色：電磁閥 籃 色：電磁閥 （二極管加到電磁閥兩端白線接二極管白端，藍線接黑端）
棕 色：流量計電源（紅） 接流量計紅色
紫 色：流量計電源（黑） 接流量計黑色
淺 綠或灰色線：流量計信號線 接流量計黃色
如選用電動閥則：電動閥紅色：接電源正極
黑線：接電源負極
綠色：接機器白線
注意：藍線不用
注意：
1、 如您選用的是脫機的機器，綠色和黃色線請剪去約5cm，兩根線之間請不要短路；
2、 如您沒有選用流量計請把棕 色、紫 色、淺 綠或灰色線剪去約5cm，三根線之間請不要短路；
